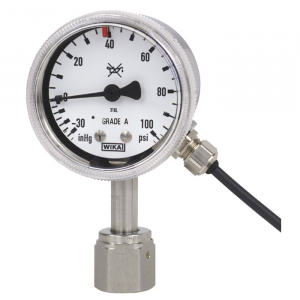

Для сверхчистых сред, исполнение из нержавеющей стали, с герконами
Применение
- Для газообразных и жидких, в том числе агрессивных сред, при максимальных требованиях к чистоте, включая применение в агрессивной окружающей среде
- Для сверхчистых сред UHP (Ultra High Purity)
- Полупроводниковая промышленность, производство плоских экранов
- Системы газораспределения, медицинские газы
- Электромонтажные работы
Особенности
- Встроенные электрические контакты (герконы)
- Резьба присоединения к процессу совместима с VCR®
- Испытание на герметичность гелием
- Электрополированная поверхность корпуса
- Обработка поверхности присоединения к процессу Ra ? 0,25 ?m
Описание
Номинальный размер
2"
Класс точности
Класс A to ASME B40.1
Диапазон измерений
0 ... 4 до 0 ... 400 бар (0 ... 60 to 0 ... 6000 psi)
а также все соответствующие диапазоны вакууметрического и мановакууметрического давления
Предельное рабочее давление
Постоянное: 3/4 диапазона измерений
Кратковременное: весь диапазон измерений
Рабочая температура
Окружающая среда: -20 ... +60 °C
Измеряемая среда: +100 °C максимум
Влияние температуры
Дополнительная температурная погрещность при изменении температуры окружающей среды (+20 °C): макс. ±0,4 %/10 K диапазона измерений
Степень защиты
IP54 по EN 60529 / lEC 529
Стандартна версия
Присоединение к процессу
Нержавеющая сталь 316L, присоединение снизу (LM) или сзади
опционально возможно резьбовое присоединение, совместимое с VCR®:
- накидной гайкой (внутренняя резьба)
- гайкой с наружной резьбой
- наружная резьба 9/16-18 UNF фиксированная
Наружняя резьба ? NPT
VCR® зарегистрированный товарный знак Swagelok
