Расходомер для максимальных рабочих температур с удобным доступом к электронике компактного преобразователя

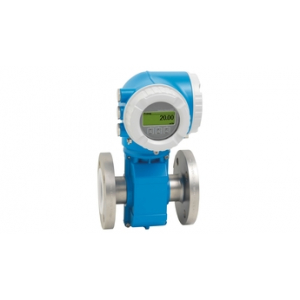

Электромагнитный расходомер Proline Promag P 300
-
Принцип измерения
Электромагнитные расходомеры
-
Заголовок для изделия
Расходомер для максимальных рабочих температур с удобным доступом к электронике компактного преобразователя. Используется в химических и технологических процессах с коррозийными жидкостями и при высоких рабочих температурах.
-
Функции датчика
Разнообразное применение - широкий выбор смачиваемых материалов. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря полнопроходной конструкции поперечного сечения. Отсутствие потребности в техническом обслуживании ввиду отсутствия подвижных частей. Номинальный диаметр: макс. DN 600 (24"). Имеются все распространенные сертификаты по взрывозащищенному исполнению.
-
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – широкий ассортимент произвольно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенные функции верификации – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Футеровка: PFA; PTFE
Электроды: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); тантал; платина; титан; Duplex 1.4462 (UNS S31803)
-
Измеряемые параметры
Объемный расход, проводимость, массовый расход
-
Макс. погрешность измерения
Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)
Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
-
Диапазон измерения
4 дм?/мин...9600 м?/ч (1...44000 гал/мин)
-
-
Диапазон температур продукта
Материал футеровки PFA: –20...+150 °C (–4...+302 °F)
Материал футеровки PFA, высокотемпературный: –20...+180 °C (–4...+356 °F)
Материал футеровки PTFE: –40...+130 °C (–40...+266 °F)
-
Диапазон окружающей температуры
Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F)
Материал фланца – нержавеющая сталь: –40...+60 °C (–40...+140 °F)
-
Материал корпуса сенсора
DN 15...300 (?...12""): AlSi10Mg, с покрытием
DN 350...600 (14...24"): углеродистая сталь с защитным лаком
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении
-
Степень защиты
Стандартное исполнение: IP66/67, защитная оболочка типа 4X
Опция: IP69
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей
-
Выходные сигналы
3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
-
Входные сигналы
Входной сигнал состояния
Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC
-
Безопасность изделия
Маркировка CE, C-tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TUV)
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Материал 3.1, произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR
-
Гигиенические сертификаты и нормативы
