Modular direct contact TC and RTD multipoint thermometer for oil, gas and petrochemical applications

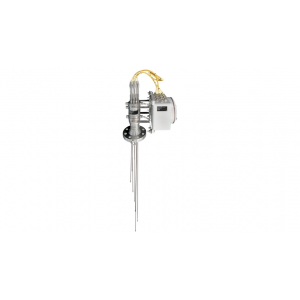

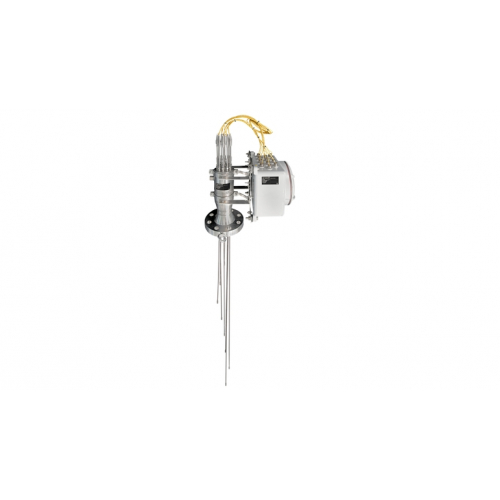

iTHERM TMS02 MultiSens Flex Multipoint
-
-
Характеристики / Применение
метрическое исполнение
удобство в использовании
подходит для взрывоопасных зон
фланцевое присоединение к процессу
легкие химические процессы
3-мерное распределение датчиков
модульная конструкция
сменные датчики во время простоев
диагностическая камера
-
Контактный разъем
Клеммная коробка – алюминий - как аксессуар
Клеммная коробка – нержавеющая сталь - как аксессуар
встроенная или отдельная клеммная коробка
-
Термогильза / защитная трубка
нет (для датчиков в прямом контакте)
есть (для сменных датчиков)
есть (для усиленной механической защиты)
Набор термогильз, по одной на каждый датчик
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
с минеральной изоляцией (MI), гибкий, с собственной термогильзой
-
Внешний диаметр защитной трубки
6,0 мм (0,24'')
8,0 мм (0,31'')
10,29 мм (1/8'')
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.4435 (316L)
1.4541 (321)
1.4550 (347)
Alloy 600 (2.4816)
-
Присоединение к процессу
фланец:
2" ASME/ANSI B16.5 150
...600
3" ASME/ANSI B16.5 150
...600
4" ASME/ANSI B16.5 150
...600
6" ASME/ANSI B16.5 150
...600
8" ASME/ANSI B16.5 150
...600
DN80 EN/DIN 1092.1 PN10
...PN100
DN100 EN/DIN 1092.1 PN10
...PN100
DN125 EN/DIN 1092.1 PN10
...PN100
DN150 EN/DIN 1092.1 PN10
...PN100
DN200 EN/DIN 1092.1 PN10
...PN100
-
Форма наконечника датчика
прямой
усиленный
легкая фиксация
-
Диапазон рабочих температур
Тип K:
-270 °C ...1.100 °C
(-454 °F ...2.012 °F)
Тип J:
-210 °C ...760 °C
(-346 °F ...1.382 °F)
Тип N:
-270 °C …1100 °C
(-454 °F ...752 °F)
Pt100 WW; 3мм; 316L; -200...600oC
Pt100 WW; 6мм; 316L; -200...600oC
Pt100 TF; 3мм; 316L; -50…400oC
Pt100 TF; 6мм; 316L; -50…400oC
Pt100 StrongSens; 6мм; 316L; -50…500oC
-
Макс. рабочее давление (статическое)
при 20 °C: 200 бар (2900 psi)
-
Погрешность
класс 2 согласно ГОСТ Р МЭК 60584
ASTM E230 и ANSI MC 96.1
IEC/класс A
IEC/класс AA
-
Время отклика
в зависимости от конфигурации:
ТП:
t50 = 2 с
t90 = 5 с
ТС:
t50 = 0,8с
t90 = 2с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX для вставок и компонентов
IECEX для вставок и компонентов
-
Взрывозащита
SIL (только для преобразователя)
