Инновационное решение для сложных применений в раздельном исполнении, до 4-х входных/выходных сигналов

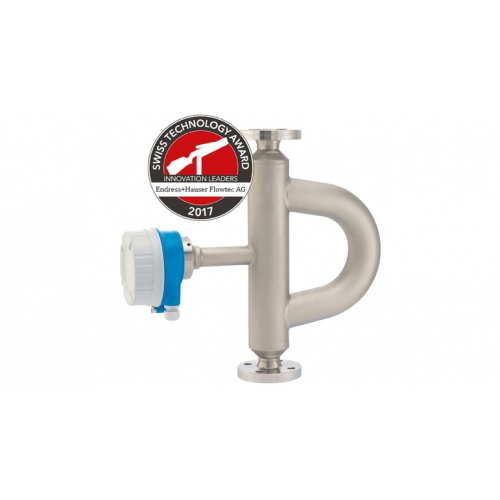

Кориолисовый расходомер Proline Promass Q 500
-
-
Заголовок для изделия
Инновационный прибор для сложных областей применения, раздельное исполнение с поддержкой до 4 устройств ввода/вывода. Гарантированное качество измерения – непревзойденная точность измерения массового и объемного расхода, а также плотности. Высочайший уровень функциональности для коммерческого учета, измерения плотности и сложных областей применения.
-
Функции датчика
Оптимизированная работа прибора для жидкостей с увлеченным газом – MFT (многочастотная технология). Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требуются прямые участки. Массовый расход: погрешность измерения ±0,05 % (PremiumCal). Плотность: погрешность измерения ±0,2 кг/м?.
-
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная имитационная самопроверка – технология Heartbeat. Раздельное исполнение с поддержкой до 4 устройств ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Измерительная трубка: 1.4404 (316/316L); нержавеющая сталь, для криогенных областей применения
Соединение: 1.4404 (316/316L)
-
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,10% (стандартный вариант), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,2 кг/м?
-
Диапазон измерения
0...400000 кг/ч (0...14697 фунт/мин)
-
-
Диапазон температур продукта
Стандартный вариант: –50...+205 °C (–58...+401 °F)
Опция: –196...+150 °C (–321...+302 °F)
-
Диапазон окружающей температуры
Стандартное исполнение: –40...+60 °C (-40...+140 °F)
Опция: –60...+60 °C (–76...+140 °F)
-
Материал корпуса сенсора
1.4404 (316L), наивысшая коррозионная стойкость
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) аналогично 316L
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; поликарбонат
-
Степень защиты
IP66/67, защитная оболочка типа 4X. Раздельное исполнение преобразователя: IP66/67, защитная оболочка типа 4X
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
-
Выходные сигналы
4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
-
Входные сигналы
Входной сигнал состояния
Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Безопасность изделия
Маркировка CE, C-tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Калибровка произведена на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой поверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TUV)
MI-005 Жидкости кроме воды (углеводороды, сжиженные газы, криогенные жидкости)
OIML R117 (Жидкости кроме воды, сжиженные газы, криогенные жидкости)
NTEP (Жидкости кроме воды, криогенные жидкости)
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK
-
Гигиенические сертификаты и нормативы
