Легкоочищаемая самодренируемая однотрубная конструкциия, раздельное исполнение, до 4-х входных/выходных сигналов

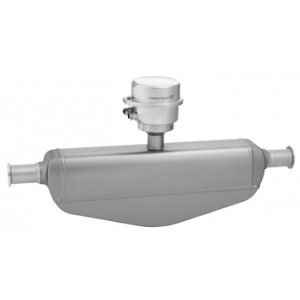

Кориолисовый расходомер Proline Promass S 500
-
-
Заголовок для изделия
Легкоочищаемый расходомер с самодренируемой однотрубной системой, в раздельном исполнении, с поддержкой до 4 устройств ввода/вывода. Предназначен для тех областей применения, в которых необходима наибольшая легкость очистки при соблюдении гигиенических требований.
-
Функции датчика
Повышенная безопасность технологического процесса — легкая очистка и полностью самодренируемая трубная система. Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Широкий диапазон гигиенических присоединений к процессу. Соответствие 3-A и EHEDG.
-
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Раздельное исполнение с поддержкой до 4 каналов ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Измерительная трубка: 1.4435 (316L)
Соединение: 1.4435 (316L); 1.4404 (316/316L)
-
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход, приведенная плотность, концентрация
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,10 %
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,50 %
Плотность (жидкость): ±0,0005 г/см?
-
Диапазон измерения
0...70000 кг/ч (0...2570 фунт/мин)
-
-
Диапазон температур продукта
–50...+150 °C (–58...+302 °F)
-
Диапазон окружающей температуры
Стандартный вариант: -40...+60 °C (-40...+140 °F)
Опция: -50...+60 °C (-58...+140 °F)
-
Материал корпуса сенсора
1.4301 (304), стойкость к коррозии
Корпус клеммного отсека датчика (стандартный вариант): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): 1.4301 (304); 1.4404 (316L)
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; поликарбонат
-
Степень защиты
Датчик в раздельном исполнении (стандартный вариант): IP66/67, защитная оболочка типа 4X
Датчик в раздельном исполнении (опция): IP69. Преобразователь в раздельном исполнении: IP66/67, защитная оболочка типа 4X
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
-
Выходные сигналы
4 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
-
Входные сигналы
Вход сигнала состояния
Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно IEC 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Сертификат на материал 3.1
-
Гигиенические сертификаты и нормативы
