4-хтрубный расходомер для максимальных расходов, удобный доступ к электронике преобразователя в компактном исполнении

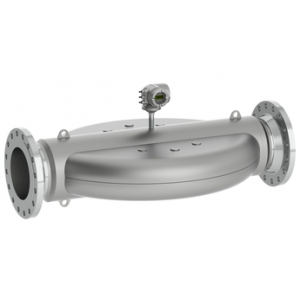

Кориолисовый расходомер Proline Promass X 300
-
-
Заголовок для изделия
Четырехтрубный расходомер с максимальной пропускной способностью, с легкодоступным преобразователем в компактном исполнении. Прибор предназначен для работы при высоких значениях расхода и обеспечивает исключительную производительность на береговых/плавучих установках в нефтяной и газовой промышленности.
-
Функции датчика
Увеличение прибыли – единая точка установки, обеспечивающая высочайшую точность для больших количеств. Меньше точек измерения процесса – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – нет необходимости в прямых входных или выходных участках. Номинальный диаметр: DN 300...400 (12...16"). Четырехтрубная система с малым падением давления.
-
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – широкий ассортимент произвольно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенные функции верификации – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и поддержкой WLAN-подключения.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Измерительная трубка: 1.4404 (316/316L)
Соединение: 1.4404 (316/316L)
-
Измеряемые параметры
Массовый расход, плотность, температура, объемный расход, скорректированный объемный расход (таблицы API), приведенная плотность, концентрация
-
Макс. погрешность измерения
Массовый расход (жидкость): ±0,10 % (стандарт), 0,05 % (опция)
Объемный расход (жидкость): ±0,10 %
Массовый расход (газ): ±0,35 %
Плотность (жидкость): ±0,0005 г/см?
-
Диапазон измерения
0...4100 т/ч (0...4520 малых тонн/ч)
-
-
Диапазон температур продукта
–50...+180 °C (–58...+356 °F)
-
Диапазон окружающей температуры
Стандартный вариант: –40...+60 °C (–40...+140 °F)
Опция: –50...+60 °C (–58...+140 °F)
-
Материал корпуса сенсора
1.4404 (316L), наивысшая коррозионная стойкость
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L
-
Степень защиты
IP66/67, защитная оболочка типа 4X
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей"
-
Выходные сигналы
3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4 .. 20 мА (активный/пассивный)
Импульсный/частотный/релейный выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
-
Входные сигналы
Вход сигнала состояния
Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Функциональная безопасность
Функциональная безопасность в соответствии с ГОСТ Р МЭК 61508, возможность использования в областях применения с повышенными требованиями к безопасности в соответствии с ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Калибровка произведена на сертифицированном калибровочном оборудовании (согласно ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой проверке согласно ISO 9001:2008, раздел 7.6. a (Аттестация TUV)
MI-005 Жидкости, кроме воды (углеводороды), СУГ, криогенные среды
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Сертификат на материал 3.1
NACE MR0175/MR0103, PMI; тестирование сварки согласно EN ISO, ASME, NORSOK
