Стандартный прибор для измерения уровня жидких продуктов при экстремальных условиях процесса.

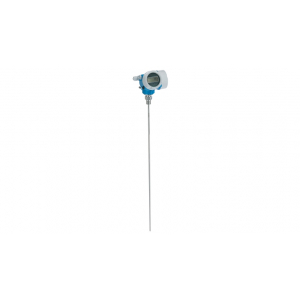

Микроимпульсный уровнемер Levelflex FMP51
-
Принцип измерения
Микроимпульсный принцип измерения
-
Характеристики/Применение
Прибор с повышенными характеристиками
Стержневой зонд, Тросовый зонд, Коаксиальный зонд
Встроенное хранилище данных, Заводская калибровка, Надежное измерение в условиях подвижной поверхности и пенообразования, а также в меняющихся продуктах.
-
Измерение уровня раздела фаз
Четкие границы раздела фаз жидкость/жидкость;
Одновременное измерение уровня границы раздела фаз и общего уровня
-
Доп.информация
Heartbeat Technology,
Ввод в эксплуатацию по Bluetooth®,
Управление и обслуживание посредством приложения SmartBlue,
HistoROM,
Метка RFID TAG для легкой идентификации
-
Питание / Коммуникация
2-проводный (HART/ PROFIBUS PA/ FOUNDATION Fieldbus)
4-проводный (HART)
Технология беспроводной связи Bluetooth® и соответствующее приложение (опция)
-
Погрешность
Стрежневой зонд:+/- 2 мм
Тросовый зонд <= 15 м: +/- 2 мм
Тросовый зонд > 15 м: +/- 10 мм
Коаксиальный зонд: +/- 5 мм
-
Температура окружающей среды
-50...+80 °C
(-58...+176 °F)
-
Рабочая температура
-50...+200 °C
(-58...+392 °F)
-
Рабочее давление абс. / макс. предел избыточного давления
Вакуум...40 бар
(Вакуум...580 psi)
-
Смачиваемые части
Стрежневой зонд:
316L, Alloy C, Керамика
Тросовый зонд:
316, 316L, Alloy C, Керамика
Коаксиальный зонд:
316L, Alloy C, Керамика, PFA
-
Присоединение к процессу

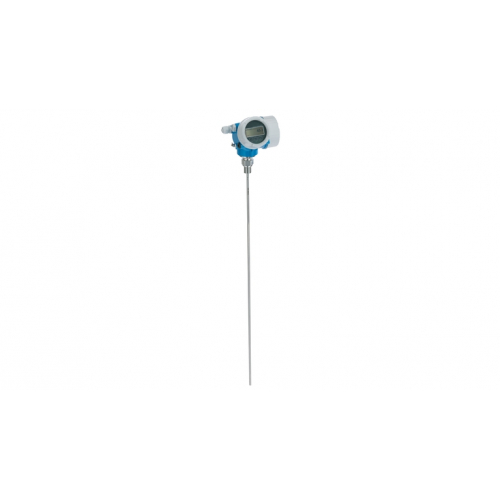

Резьбовое:
G3/4…G1 1/2; MNPT 3/4... MNPT1 1/2

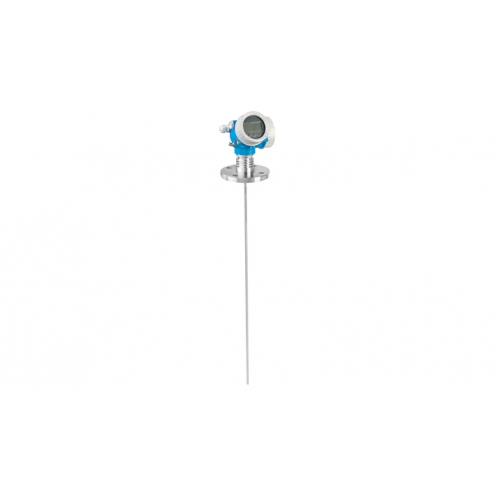

Фланцевое:
1 1/2"... 8", DN50…DN 200, JIS 10K
-
Длина датчика
Стрежневой зонд: 10 м
Тросовый зонд: 45 м
Коаксиальный зонд: 6 м
-
Макс. значение измерения
Стержневой: 10 м (33 фута) Мин. ДП > 1,6
Тросовый: 25 ...30 м (82 ... 98 футов) Мин. ДП > 1,6;
30 ... 45 м (98 ... 148 футов) Мин. ДП > 1,9
Коаксиальный зонд: 6 м (20 футов) Мин. ДП > 1,4
-
Связь
4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
Технология беспроводной связи Bluetooth®
-
Сертификаты/Нормативы
ATEX, FM, CSA, CSA C/US, IEC Ex, JPN Ex, INMETRO, NEPSI, KC, EAC
-
Сертификаты безопасности
Защита от перелива WHG
SIL
-
Сертификат по конструкции
EN 10204-3.1
NACE MR0175, MR0103
ASME B31.1, B31.3
AD2000
-
-
Опции
Датчик в раздельном исполнении с кабелем 3 м/9 футов,
Газонепроницаемое уплотнение,
Удаленное управление через приложение SmartBlue и Bluetooth®
-
Диапазон применения
Горизонтальный цилиндрический резеруар:
используйте коаксиальный зонд
Коррозийные жидкости:
FMP52
Измерение межфазного уровня:
Используйте коаксиальное исполнение измеренительной системы (коаксиальный зонд, байпас, измерительный колодец)
Interface with emulsion: FMP55
