Универсальная конструкция прибора, подходящая для всех отраслей промышленности

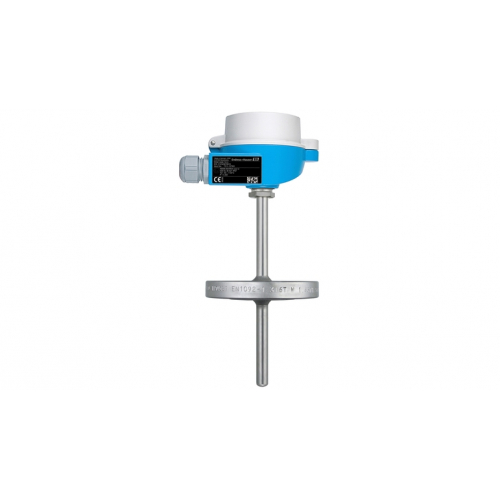

Omnigrad M TC13 Термопара
-
-
Характеристики / Применение
метрические размеры
модульная система измерения температуры
полный диапазон областей применения
подходит для использования во взрывоопасных зонах
фланцевое присоединение к процессу
без шейки
с защитной гильзой / защитной трубкой (металлической)
-
Контактный разъем
TA20A – алюминий – крышка с винтами
TA20B – пластик – крышка с резьбой
TA20D – алюминий – откидная крышка, высокая
TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него
TA20R – нержавеющая сталь – фрезерованный, крышка с резьбой
TA20W – алюминий – крышка с защелкой
TA21E – алюминий – крышка с резьбой, с цепочкой
TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него
TA30D – E+H, алюминий – высокая крышка
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')
-
Максимальная длина по запросу
до 10000,00 мм (393,70'')
-
Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819)
-
-
Присоединение к процессу
фланец:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип K:
-40 °C ... 1.100 °C
Тип J:
-40 °C ...750 °C
-
Макс. рабочее давление (статическое)
при 20 °C: 50 бар (725 psi)
-
Погрешность
класс 1 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
t50 = 6 с
t90 = 13 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
ATEX IECEx
NEPSI
IECEx Ex
EAC Ex
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
