Универсальная конструкция прибора, подходящая для всех отраслей промышленности

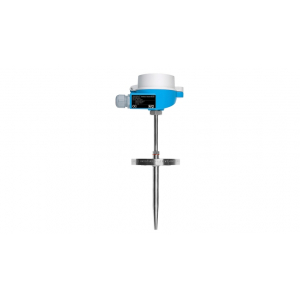

Omnigrad M TC15 Термопара
-
-
Характеристики / Применение
Модульный датчик температуры
Универсальное применение
Применима во взрывоопасных зонах
Фланцевые присоединения к процессу
С шейкой
Вкл. литую защитную термогильзу
-
Контактный разъем
TA20A - алюминий - крышка на винтах
TA20B - пластик - резьбовая крышка
TA20D - алюминий - выс. крышка на шарнирах
TA20J - SS - углубл. с/без дисплея
TA20R - SS - штамп. с резьб. крышкой
TA20W - алюминий - крышка с защелкой
TA21E - алюминий - крышка с цепочкой
TA30A - E+H, алюминий - низк. крышка - с/без дисплея
TA30D - E+H, алюминий - выс. крышка
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
18,0 мм (0,71'')
24,0 мм (0,94'')
-
Максимальная длина по запросу
до 30000,00 мм (1181,10'')
-
Материал защитной трубки/термогильзы
1.0460 (A105)
1.4571 (316Ti)
1.7335 (13CrMo4-5; F-11)
Alloy C276 (2.4819)
Duplex SAF 2205 (1.4462)
Титан, группа 2 (3.7035 )
-
-
Присоединение к процессу
Приварное исполнение
Фланцевые присоединения:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ANSI 1" 150 RF (B16.5)
ANSI 1" 300 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
(-40 °F...2012 °F)
Тип J:
-40 °C...750 °C
(-40 °F...1382 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 400 бар (5802 psi)
-
Погрешность
класс 1 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
