Универсальная конструкция прибора, подходящая для всех отраслей промышленности

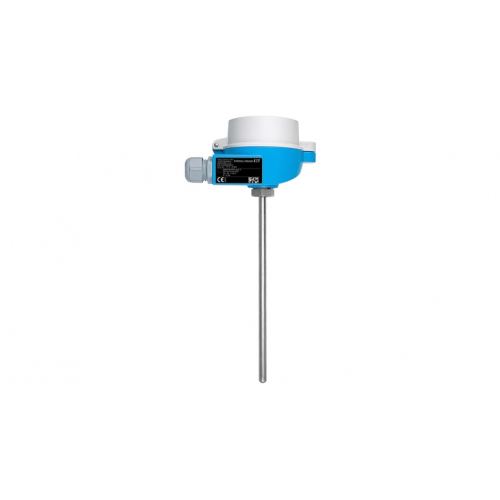

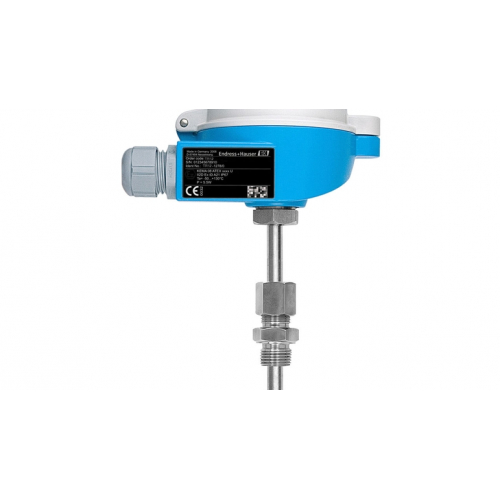

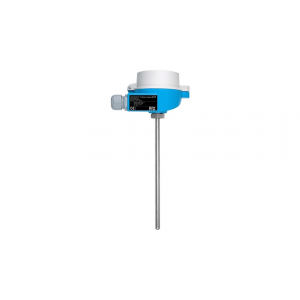

Omnigrad M TR12 Термопреобразователь сопротивления
-
-
Характеристики / Применение
метрические размеры
модульная система измерения температуры
полный диапазон областей применения
подходит для использования во взрывоопасных зонах
присоединение к процессу: компрессионный фитинг
без горловины
с термогильзой / защитной гильзой (металлической)
-
Контактный разъем
TA30A – E+H, алюминий – низкая крышка – с дисплеем или без него
TA30D – E+H, алюминий – высокая крышка
TA20A – алюминий – крышка с винтами
TA20B – пластик – крышка с резьбой
TA20D – алюминий – откидная крышка, высокая
TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него
TA20R – нержавеющая сталь – фрезерованный, крышка с резьбой
TA20W – алюминий – крышка с защелкой
TA21E – алюминий – крышка с резьбой, с цепочкой
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')
14,0 мм (0,55")
15,0 мм (0,59")
-
Максимальная длина по запросу
до 10000,00 мм (393,70'')
-
Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
1.4841 (310)
-
-
Присоединение к процессу
компрессионный фитинг:
G1/2"
G3/4"
G1"
NPT1/2"
приварной переходник
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT100 TF StrongSens:
-50 °C ...500 °C
(58 °F ...932 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
(58 °F ...752 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 40 бар (580 psi)
-
Погрешность
класс A согласно IEC 60751
класс AA согласно IEC 60751
-
Время отклика
в зависимости от конфигурации
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
ATEX IECEx
NEPSI
IECEx
EAC Ex
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
