Термогильза из цельнометаллической заготовки для защиты термометра от механических и коррозионных воздействий среды.

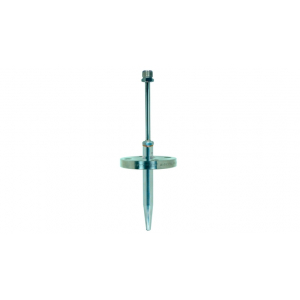

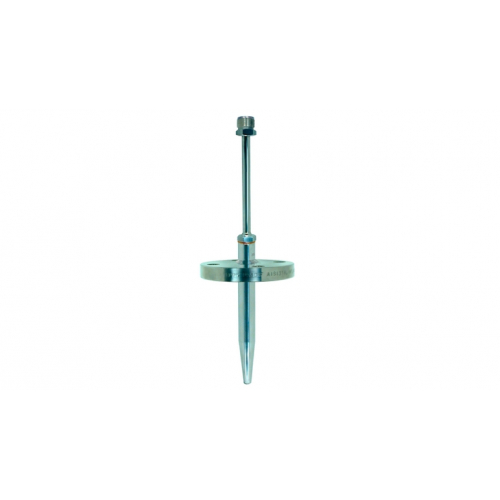

Omnigrad M TW15 Цельноточеная термогильза
-
-
Характеристики / Применение
метрические размеры
DIN 43772, форма 4/4F
фланцевое присоединение к процессу или приваривание с горловиной
-
Соединительная головка
внешняя резьба:
M24 x 1,5
1/2" NPT
-
Макс. стандартная погружная длина
-
Максимальная длина по запросу
-
Присоединение к процессу

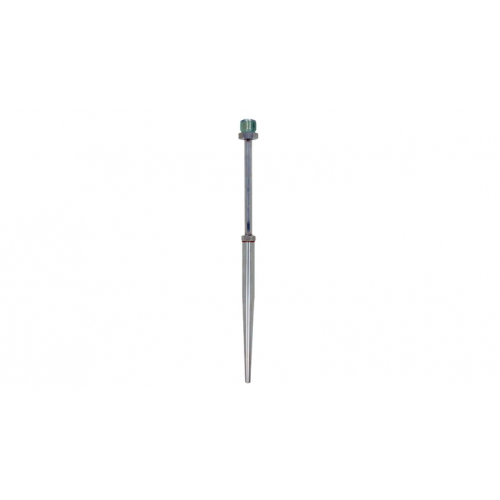

Для приваривания, со сварной муфтой TA115 (как аксессуар)
Для фланцевого присоединения, со следующими размерами фланцев:
DN25 PN40 B1
DN40 PN40 B1
DN50 PN40 B1
ASME 1" 150 RF
ASME 1" 300 RF
ASME 1 1/2" 150 RF
-
Внутренний диаметр защитной гильзы
18 мм (0,71'')
24 мм (0,94'')
-
Материал смачиваемых частей
1.4571 (316Ti)
2.4819 (Alloy C276)
1.7335 (13CrMo4-5)
Титан
Duplex SAF2205
C22.8
1.5415 (16Mo3)
1.7380 (10CrMo 9 10)
-
Шероховатость поверхности смачиваемых частей (Ra)
< 0,8 мкм (31,50 мкдюйма)
< 1,6 мкм (63,00 мкдюйма)
-
Форма наконечника датчика
-
Диапазон температуры
-200...1100 °C (-328...2012 °F)
-
Макс. рабочее давление (статическое)
-
Макс. рабочее давление при температуре +400 °C
