Области применения: измерение температуры расплавов металлов, дымовых газов и т.д.

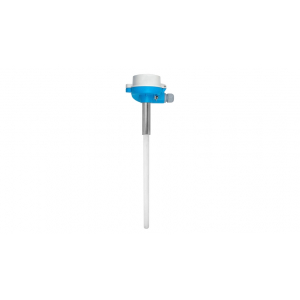

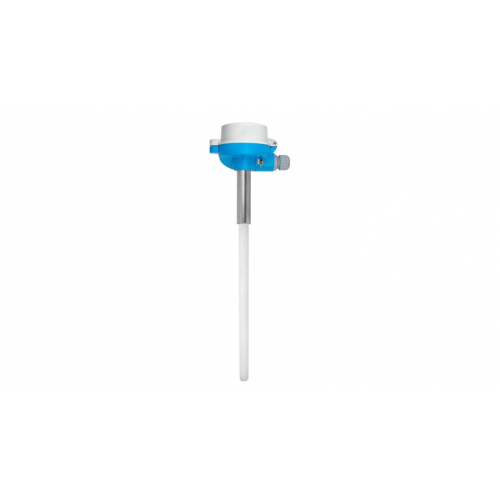

Omnigrad S TAF11 Жаростойкая термопара
-
-
Характеристики / Применение
метрические размеры
модульная система измерения температуры
высокотемпературное исполнение зонда (для печей)
включает в себя одиночную керамическую термогильзу
-
Контактный разъем
TA20A – алюминий – крышка с винтами
TA20D – алюминий – откидная крышка, высокая
TA30A - E+H, алюминий – низкая крышка – без дисплея
TA30D – E+H, алюминий – высокая крышка
DIN A - алюминий
-
Термогильза / защитная трубка
керамическая защитная гильза
-
Вставка/чувствительный элемент
керамическая капиллярная трубка, жесткая
-
Внешний диаметр защитной трубки
14,0 мм (0,55")
16,0 мм (0,59")
17,0 мм (0,68")
22,0 мм (0,87")
24,0 мм (0,94")
26,6 мм (1,05")
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
Керамика (C610)
нитридкремниевая керамика (SiN)
спеченный карбид кремния (SiC)
-
Присоединение к процессу
компрессионный фитинг:
G3/4"
G1"
G11/2"

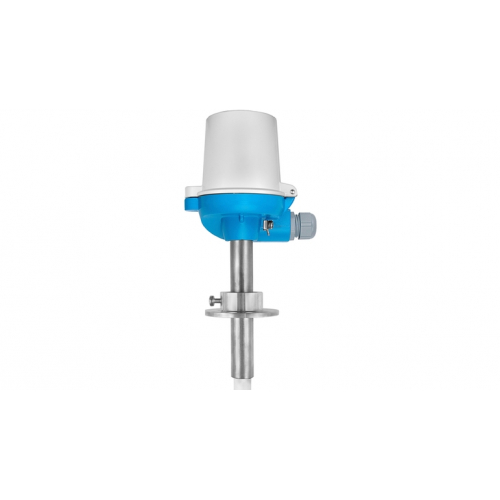

регулируемый фланец
-
Форма наконечника датчика
-
Диапазон рабочих температур
Тип K:
-40 C ... 1300 C
(-40 F ... 2372 F)
Тип J:
-40 C ... 750 C
(-40 F ... 1382 F)
Тип N:
-40 C ... 1150 C
(-40 F ... 2102 F)
Тип S:
0 C ... 1600 C
(32 F ... 2912 F)
Тип R:
0 C ... 1600 C
(32 F ... 2912 F)
Тип B:
600 C ... 1600 C
(1112 F ... 2912 F)
-
Макс. рабочее давление (статическое)
при 20 °C: 1 бар (15 psi)
-
Погрешность
класс 2 согласно IEC 60584
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Взрывозащита
SIL (только для преобразователя)
