Надежное измерение температуры процесса в тяжелых промышленных условиях

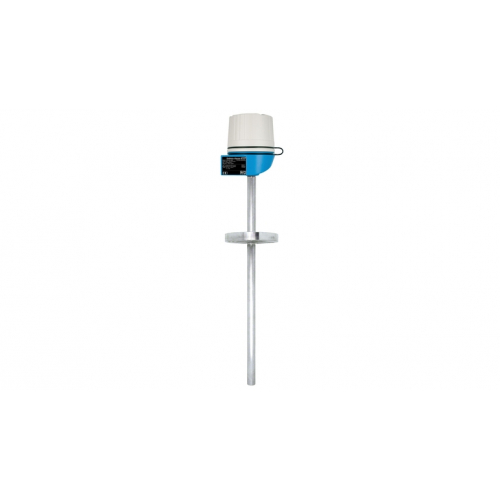

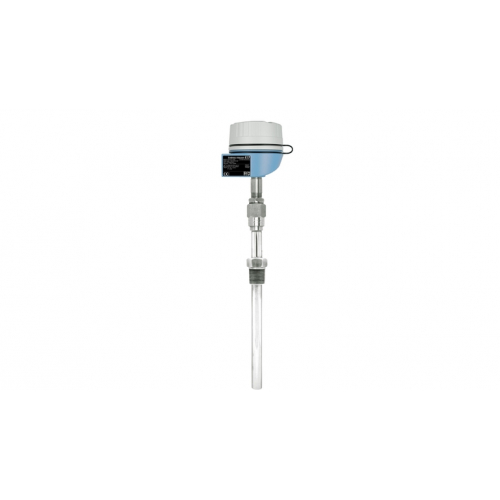

Omnigrad S TC63 Термопара
-
-
Характеристики / Применение
дюймовые размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с термогильзой / защитной гильзой (металлической)
-
Контактный разъем
TA21H - алюминий - резьбовая крышка с цепочкой, 2 входа
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
1/4" SCH80
1/2" SCH80
1/2" SCH40
3/4" SCH80
3/4" SCH40
-
Максимальная длина по запросу
до 10000,00 мм (393,70'')
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.4749 (~446)
-
-
Присоединение к процессу
наружная резьба:
NPT1/2"
NPT3/4"
NPT1"
компрессионный фитинг:
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
(-40 °F...2012 °F)
Тип J:
-200 °C...750 °C
(-328 °F...1382 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс 1 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
