Надежное измерение температуры процесса в тяжелых промышленных условиях

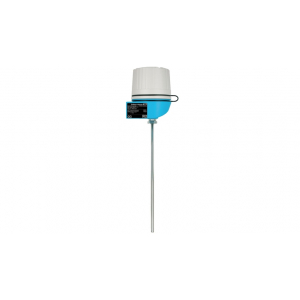

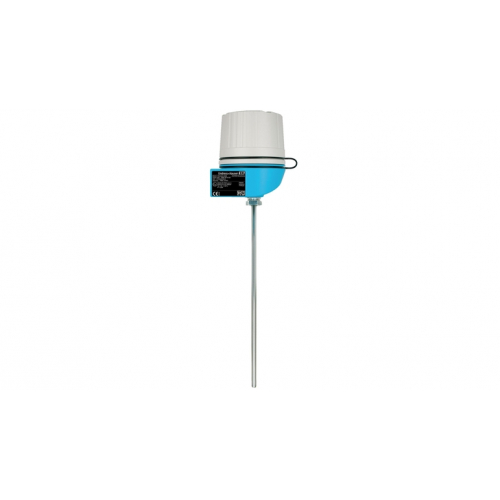

Omnigrad S TC65 Термопара
-
-
Характеристики / Применение
метрические размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
резьбовое присоединение к процессу
без горловины
-
Контактный разъем
TA21H – алюминий – крышка с резьбой, с цепочкой
TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой
TA30H – алюминий – с дисплеем или без него
TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
3,0 мм (0,12'')
6,0 мм (0,24'')
-
Максимальная длина по запросу
до 30000,00 мм (1181,10'')
-
Материал защитной трубки/термогильзы
1.4404 (316L)
Alloy 600 (2.4816)
-
Присоединение к процессу
Внутренняя резьба:
NPT1/2"
NPT3/4"
Компрессионный фитинг:
NPT1/2"
NPT3/4"
-
Форма наконечника датчика
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
(-40 °F...2012 °F)
Тип J:
-200 °C ...750 °C
(-328 °F ...1382 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 80 бар (1160 psi)
-
Погрешность
класс 1 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
