Надежное измерение температуры процесса в тяжелых промышленных условиях

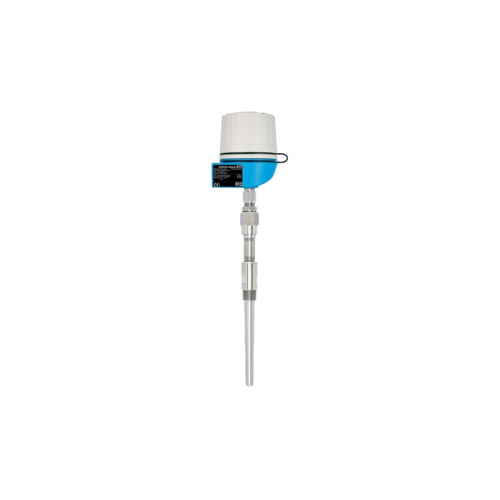

Omnigrad S TC66 Термопара
-
-
Характеристики / Применение
американские размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с термогильзой / защитной гильзой (металлической)
-
Контактный разъем
TA21H - алюминий - резьбовая крышка с цепочкой, 2 входа
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
20 мм (0,79'')
24 мм (0,94'')
25 мм (0,98'')
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.4404 (316L)
1.4571 (316Ti)
Alloy C276
Alloy 400
-
-
Присоединение к процессу
наружная резьба:
NPT3/4"
NPT1"
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
(-40 °F...2012 °F)
Тип J:
-200 °C ...750 °C
(-328 °F ...1382 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)
-
Погрешность
класс 1 согласно ГОСТ Р МЭК 60584
-
Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
