Надежное измерение температуры процесса в тяжелых промышленных условиях

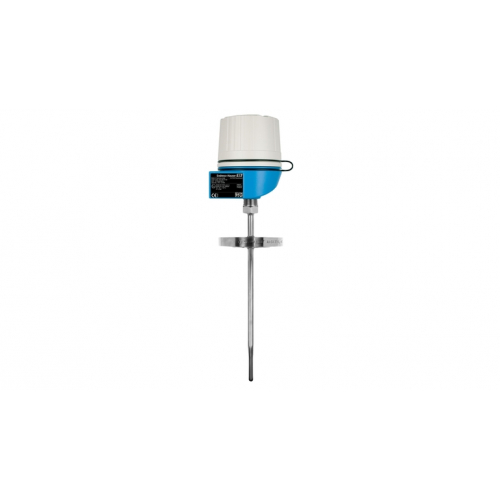

Omnigrad S TR61 Термопреобразователь сопротивления
-
-
Характеристики / Применение
Метрическое исполнение
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с горловиной
с термогильзой / защитной гильзой (металлической)
возможность использования со вставкой StrongSens
-
Контактный разъем
TA21H – алюминий – крышка с резьбой, с цепочкой
TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой
TA30H – алюминий – с дисплеем или без него
TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')
-
Максимальная длина по запросу
до 10000,00 мм (393,70'')
-
Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy C276 (2.4819)
-
-
Присоединение к процессу
наружная резьба:
G1/2"
G3/4"
G1"
NPT1/2"
NPT3/4"
M20x1,5
компрессионный фитинг:
G1/2"
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT100 TF StrongSens:
-50 °C ...500 °C
(58 °F ...932 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1112 °F)
PT100 TF:
-50 °C ...400 °C
(58 °F ...752 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс A согласно IEC 60751
класс AA согласно IEC 60751
-
Время отклика
в зависимости от конфигурации
t50 = 8 с
t90 = 21 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
