Надежное измерение температуры процесса в тяжелых промышленных условиях

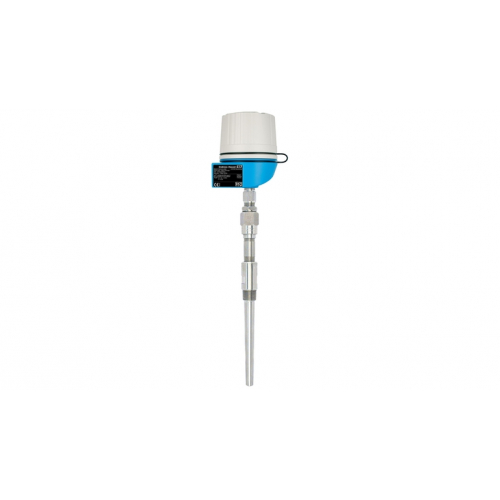

Omnigrad S TR66 Термопреобразователь сопротивления
-
-
Характеристики / Применение
американские/метрические размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
подходит для высокого рабочего давления
резьбовое присоединение к процессу
с горловиной
с термогильзой / защитной гильзой (металлической)
-
Контактный разъем
TA21H – алюминий – резьбовая крышка с цепочкой
TA21H –нержавеющая сталь – резьбовая крышка с цепочкой
TA30H – алюминий – с дисплеем или без
TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1.5
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
20 мм (0,79'')
24 мм (0,94'')
25 мм (0,98'')
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.4404 (316L)
1.4571 (316Ti)
Alloy C276
Alloy 600
-
-
Присоединение к процессу
наружная резьба:
NPT3/4"
NPT1"
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT100 TF StrongSens:
-50 °C ...500 °C
(58 °F ...932 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1112 °F)
PT100 TF:
-50 °C ...400 °C
(58 °F ...752 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)
-
Погрешность
класс A согласно ГОСТ Р МЭК 60751
класс AA согласно ГОСТ Р МЭК 60751
-
Время отклика
в зависимости от конфигурации
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
Морской сертификат
