Термогильза из цельнометаллической заготовки для защиты термометра от механических и коррозионных воздействий среды.

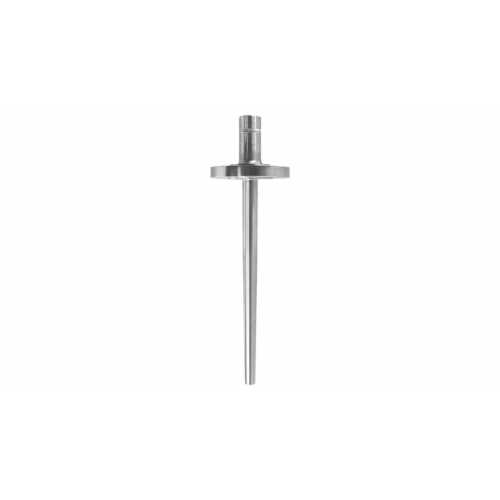

Omnigrad TA576 Цельноточеная термогильза
-
-
Характеристики / Применение
метрические размеры
фланцевые присоединения к процессу
круглое удлинение
-
Соединительная головка
внутренняя резьба:
1/2" NPT
1/2" NPSC
-
Макс. стандартная погружная длина
-
Максимальная длина по запросу
-
Присоединение к процессу
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1 1/2" 150 RF (B16.5)
ASME 1 1/2" 300 RF (B16.5)
ASME 1 1/2" 600 RF (B16.5)
ASME 1 1/2" 1500 RF (B16.5)
ASME 1 1/2" 600 RTJ (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
ASME 2" 300 RTJ (B16.5)
ASME 2" 600 RTJ (B16.5)
DN25 PN16 B1
DN25 PN40 B1
DN40 PN40 B1
DN50 PN40 B1
-
Внутренний диаметр защитной гильзы
19 мм (3/4")
22 мм (0,87")
27 мм (1,06")
-
Материал смачиваемых частей
1.4401 (316)
1.4404 (316L)
1.4571 (316Ti)
-
Шероховатость поверхности смачиваемых частей (Ra)
< 0,8 мкм (31,50 мкдюйма)
< 1,6 мкм (63,00 мкдюйма)
-
Форма наконечника датчика
прямой
конический
конический суженный
-
Диапазон температуры
-200...700 °C (-328...1292 °F)
-
Макс. рабочее давление (статическое)
-
Макс. рабочее давление при температуре +400 °C
в зависимости от присоединения к процессу
