Термогильза предназначена для защиты термометра от механических и коррозионных воздействий рабочей среды

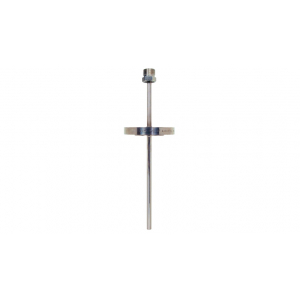

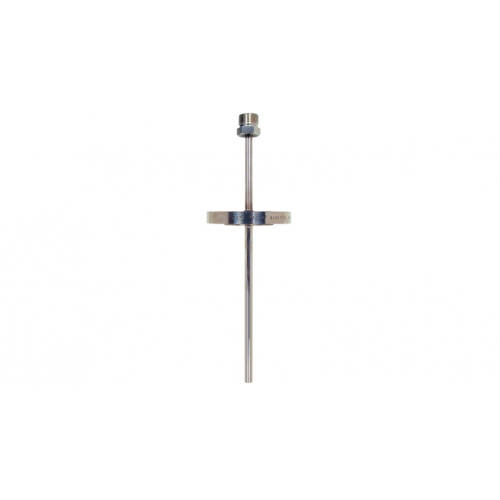

Omnigrad TW13 Сварная (трубная) термогильза
-
-
Характеристики / Применение
метрические размеры
DIN 43772, форма 2F/3F
фланцевое присоединение к процессу
с горловиной
-
Соединительная головка
внешняя резьба:
M24 x 1,5
'1/2" NPT
-
Макс. стандартная погружная длина
-
Максимальная длина по запросу
-
Присоединение к процессу
фланец:
DN15 PN40 B1
DN25 PN40 B1
DN40 PN40 B1
DN50 PN40 B1
ASME 1" 150 RF
ASME 1" 300 RF
ASME 1 1/2" 150 RF
ASME 2" 150 RF
ASME 2" 300 RF
-
Внутренний диаметр защитной гильзы
9 мм (0,35")
11 мм (0,43")
12 мм (0,47")
15 мм (0,59")
-
Материал смачиваемых частей
1.4404 (316L)
1.4571 (316Ti)
2.4816 (Alloy 600)
2.4819 (Alloy C276)
PTFE
PVDF
Тантал
-
Шероховатость поверхности смачиваемых частей (Ra)
< 1,6 мкм (63,00 мкдюйма)
-
Форма наконечника датчика
-
Диапазон температуры
-200...1100 °C (-328...2012 °F)
-
Макс. рабочее давление (статическое)
-
Макс. рабочее давление при температуре +400 °C
в зависимости от присоединения к процессу
