Specialist for demanding water & wastewater applications with compact, easily accessible transmitter

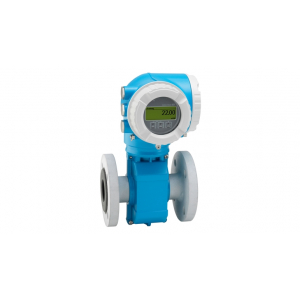

Proline Promag W 300 Electromagnetic flowmeter
-
Принцип измерения
Электромагнитные расходомеры
-
Заголовок для изделия
Специальное решение для процессов водоснабжения и водоотведения с высокими требованиями, c компактным легкодоступным преобразователем. Предназначен для измерения в промышленном и муниципальном водоснабжении и водоотведении.
-
Функции датчика
Гибкость применения – датчик с приварными или подвижными присоединениями к процессу. Надежное измерение – получение точных измеренных значений даже при входном прямом участке 0 DN. Повышенная эксплуатационная готовность – датчик, отвечающий всем отраслевым требованиям. Международные сертификаты на работу с питьевой водой. .
-
Особенности преобразователя
Полный доступ к информации о процессе и диагностике – большой выбор свободно комбинируемых устройств ввода/вывода и цифровые шины. Упрощение и разнообразие – свободно конфигурируемая функциональность ввода/вывода. Встроенная самопроверка – технология Heartbeat. Компактный корпус с двумя отсеками, до 3 устройств ввода/вывода. Сенсорный дисплей с подсветкой и беспроводным доступом по WLAN.
-
Диапазон номинальных диаметров
DN 25 ... 2400(1 ... 90")
-
Смачиваемые материалы
Футеровка: полиуретан; твердая резина
Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал
-
Измеряемые параметры
Объемный расход, проводимость, массовый расход
-
Макс. погрешность измерения
Объемный расход (стандарт): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)
Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с), Flat Spec
-
Диапазон измерения
9 дм?/мин...110000 м?/ч (2,5 гал/мин...700 Мгал/день)
-
-
Диапазон температур продукта
Материал футеровки – твердая резина: 0 ... +80 °C (+32 ... +176 °F)
Материал футеровки – полиуретан: –20 ... +50 °C (–4 ... +122 °F)
-
Диапазон окружающей температуры
Материал фланца – углеродистая сталь: –10...+60 °C (+14...+140 °F)
Материал фланца – нержавеющая сталь: –40...+60 °C (–40...+140 °F)
-
Материал корпуса сенсора
DN 25...300 (1...12"): AlSi10Mg, с покрытием
DN 25...2000 (1...78"): углеродистая сталь с защитным лаком
Корпус клеммного отсека датчика (стандарт): AlSi10Mg, с покрытием
Корпус клеммного отсека датчика (опция): поликарбонат; 1.4409 (CF3M) аналогично 316L
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4409 (CF3M) аналогично 316L; нержавеющая сталь для преобразователя в гигиеническом исполнении
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством локального дисплея и управляющего ПО
Доступен выносной дисплей
-
Выходные сигналы
3 выхода:
4...20 мА HART (активный/пассивный)
4...20 мА WirelessHART
4...20 мА (активный/пассивный)
Импульсный/частотный/переключающий выход (активный/пассивный)
Двойной импульсный выход (активный/пассивный)
Релейный выход
-
Входные сигналы
Вход сигнала состояния Вход 4...20 мА
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA
-
Источник питания
24 В пост. тока
100...230 В перем. тока
100...230 В перем. тока / 24 В пост. тока (безопасная зона)
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, применимо для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025), NAMUR,
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)
-
Сертификаты и нормативы по давлению
-
-
Гигиенические сертификаты и нормативы
ACS, KTW/W270, NSF 61, WRAS BS 6920
