Economical Ultrasonic flowmeter with integrated temperature measurement

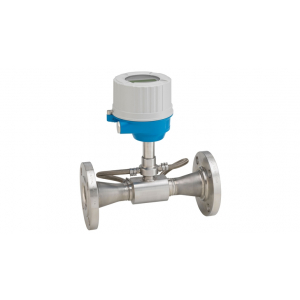

Proline Prosonic Flow E 100 Ultrasonic flowmeter
-
-
Заголовок для изделия
Экономичный ультразвуковой расходомер со встроенной функцией измерения температуры. Двунаправленное измерение деминерализованной воды в технологических областях применения, например в обратных линиях конденсата бойлера.
-
Функции датчика
Долговременная стабильность – надежный прочный датчик. Снижение количества точек измерения – многопараметрический прибор. Измерение расхода в широких пределах – большой диапазон пределов измерений (200:1). Точность измерений до 0,5% для расхода и ±2,0 °C (± 3,6 °F) для температуры. Рабочая температура до 150 °C (302 °F).
-
Особенности преобразователя
Быстрая настройка и локальное управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Увеличенные интервалы калибровки – встроенная функция верификации прибора на основе технологии Heartbeat. Простой ввод в эксплуатацию – краткие пояснения к параметрам. 4...20 мА HART, импульсный/частотный выход. Доступен локальный дисплей для просмотра и мониторинга значений.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Измерительная трубка: 1.4301 (F304)
Присоединение к процессу: 1.4571; 1.4404 (F316L); 1.0038 (S235JR); 1,4306 (F304L); 1.4307 (F304L); A105
-
Измеряемые параметры
Объемный расход, расчетный массовый расход, скорость потока, скорость звука, температура
-
Макс. погрешность измерения
Объемный расход:
- ±0,5 % ИЗМ при 0,5 ... 10 м/с (1,6 ... 33 фут/с)
- ±0,7 % ИЗМ при скорости потока < 0,5 м/с (1,64 фут/с)
-
Диапазон измерения
0,025 ... 5 м/с (0,02 ... 16,4 фут/с)
0 ... 6360 дм3/мин (0 ... 1680 гал/мин)
-
-
Диапазон температур продукта
0...150 °C (17,8...302 °F)
-
Диапазон окружающей температуры
-20...60 °C (-4...140 °F)
-
-
Материал корпуса преобразователя
Компактное исполнение: AlSi10Mg, с покрытием
-
Степень защиты
Стандартный вариант: IP66/67, защитная оболочка типа 4X
С открытым корпусом: IP20, защитная оболочка типа 1
-
Дисплей/Настройка
Доступна установка 4-строчного дисплея с подсветкой (без локального управления)
Возможна настройка посредством веб-браузера и управляющего ПО
-
Выходные сигналы
4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
-
-
Источник питания
19,2 ... 28,8 В пост. тока
-
Сертификаты на взрывозащиту
-
Безопасность изделия
Маркировка CE, C-Tick, EAC
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)
-
Сертификаты и нормативы по давлению
-
