Sensor enabling primary element corrosion inspection. Only available for North America

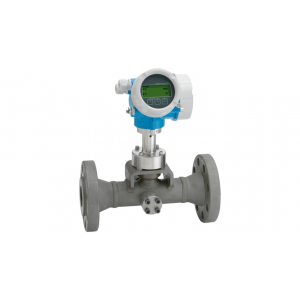

Proline Prowirl C 200 Vortex flowmeter
-
-
Заголовок для изделия
Сенсор обеспечивает проверку первичного элемента на коррозию, доступен в компактном и раздельном исполнениях прибора. Для работы с паром, имеющим высокое содержание хлора (SAGD), в соответствии с требованиями директивы AER 017.
-
Функции датчика
Соответствие нормам AER позволяет клиенту обеспечить выполнение требований проверяющих органов. Повышенная степень контроля процесса – уникальный принцип проверки дает возможность оценивать состояние первичного элемента визуально. Высокая безопасность процесса – стойкость к растрескиванию, вызываемому межкристаллической коррозией при напряжениях. Сенсор изготовлен из углеродистой стали. Материал для применения при низких температурах продукта
-
Особенности преобразователя
Удобное электрическое подключение прибора – отдельный клеммный отсек. Безопасная работа – нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная проверка – технология Heartbeat Technology™. Модуль дисплея с функцией передачи данных. Прочный двухкамерный корпус.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Измерительная труба: SA?106, марка B/SA?333, марка 6
Тело обтекания, смотровые окна: SA?105/SA?350 LF2
Емкостный сенсор: UNS N07718, аналогично Alloy 718, 2.4668
Присоединение: SA?105/SA?350 LF2
-
Измеряемые параметры
Объемный расход, массовый расход, скорректированный объемный расход, расход энергии, разница теплового потока, температура
-
Макс. погрешность измерения
Объемный расход (жидкость): ±0,75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0,85%
Массовый расход (пар, газ): ±1,7 %
-
Диапазон измерения
Жидкость: 0,99...545 м?/ч (0,58...321 фут?/мин)
в зависимости от продукта: вода при 1 бар абс, 20 °C (14,5 фунт/кв. дюйм абс, 68° F)
Пар, газ: 13,8...7262 м?/ч (8,12...4274 фут?/мин)
в зависимости от продукта: пар при 180 °C, 10 бар абс (356 °F, 145 фунт/кв. дюйм абс); воздух при 25 °C, 4,4 бар абс (77 °F, 63,8 фунт/кв. дюйм абс)
-
-
Диапазон температур продукта
–40...+400 °C (–40...+752 °F)
-
Диапазон окружающей температуры
Компактное исполнение (стандартное): –40...+80 °C (–40...+176 °F)
Компактное исполнение (опция): –50...+80 °C (–58...+176 °F)
Раздельное исполнение (стандартное): –40...+85 °C (–40...+185 °F)
Раздельное исполнение (опция): –50...+85 °C (–58...+185 °F)
-
Материал корпуса сенсора
Клеммный отсек сенсора: AlSi10Mg, с покрытием; 1.4408 (CF3M)
-
Материал корпуса преобразователя
AlSi10Mg, с покрытием; 1.4404 (316L)
-
Степень защиты
Компактное исполнение: IP66/67, защитная оболочка типа 4X
Сенсор, раздельное исполнение: IP66/67, защитная оболочка типа 4X
Преобразователь, раздельное исполнение: IP66/67, защитная оболочка типа 4X
-
Дисплей/Настройка
4?строчный сенсорный дисплей с подсветкой (наружное управление)
Настройка посредством местного дисплея и управляющего ПО
Возможно использование выносного дисплея
-
Выходные сигналы
4...20 мА HART (пассивный)
4...20 мА (пассивный)
Импульсный/частотный/релейный выход (пассивный)
-
-
Цифровая связь
HART, PROFIBUS PA, FOUNDATION Fieldbus
-
Источник питания
12...35 В пост. тока (4...20 мА HART с частотным/импульсным/релейным выходом или без него)
12...30 В пост. тока (4...20 мА HART, 4...20 мА)
12...35 В пост. тока (4...20 мА HART, частотный/импульсный/релейный выход, вход 4...20 мА)
9...32 В пост. тока (PROFIBUS PA, частотный/импульсный/релейный выход)
-
Сертификаты на взрывозащиту
-
Функциональная безопасность
Функциональная безопасность согласно ГОСТ Р МЭК 61508, возможность применения для обеспечения безопасности согласно ГОСТ Р МЭК 61511
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Материал 3.1
NACE MR0175, тестирование сварки согласно ASME IX (по запросу)
