Расходомер с интеллектуальной и динамической адаптацией к изменению рабочих условий

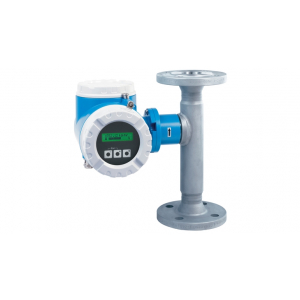

Proline t-mass 65F Термально-массовый расходомер
-
-
Заголовок для изделия
Высокопроизводительный расходомер с интеллектуальной и динамической адаптацией к изменению рабочих условий. Измерение газов и смесей газов в небольших линиях.
-
Функции датчика
Безопасность предприятия – высокая точность и повторяемость результатов для широкого спектра бытовых и технологических газов. Экономичное измерение – простота установки, незначительная потеря давления и отсутствие необходимости в обслуживании. Надежное определение характера расхода – многопараметрическое измерение. Врезное исполнение: номинальный диаметр DN 15...100 (?...4"). Рабочее давление до PN 40, класс 300.
-
Особенности преобразователя
Гибкая конфигурация прибора для соответствия области применения – встроенные функции "Механизм для газов". Для областей применения с повышенными требованиями – определяемые пользователем смеси газов, высокая повторяемость и точность. Автоматическое извлечение данных для обслуживания. Прибор в компактном или раздельном исполнении. 4...20 мА HART, PROFIBUS PA/DP, Modbus RS485, FF.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Преобразователь: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
Присоединения к процессу: 1.4404 (316L/316)
Корпус датчика:
DN 15...25 (1/2""...1""): CF3M-A351
DN 40...100 (1-1/2""...4""): 1.4404 (316/316L)
Втулка: PEEK GF30, PVDF
Уплотнительные кольца: EPDM, Kalrez 6375, Viton FKM
-
Измеряемые параметры
Массовый расход, температура, объемный расход, расход энергии
-
Макс. погрешность измерения
Газ: 1,5% ИЗМ (10...100% ВПД), 0,15% ВПД (1...10% ВПД)
-
Диапазон измерения
0,5...3750 кг/ч (1,1...8250 фунт/ч)
-
-
Диапазон температур продукта
-40°C...+100°C (-40°F...+212°F)
-
Диапазон окружающей температуры
-20 °C...+60 °C (-4 °F...+140 °F)
Опция: -40 °C...+60 °C (-40 °F...+140 °F)
-
Материал корпуса преобразователя
Корпус преобразователя:
Компактное исполнение: литой алюминий с порошковым покрытием
Настенный корпус: литой алюминий с порошковым покрытием
Полевой корпус в раздельном исполнении: литой алюминий с порошковым покрытием
Корпус клеммного отсека (раздельное исполнение): литой алюминий с порошковым покрытием
-
-
Дисплей/Настройка
Жидкокристаллический: с подсветкой, 2-строчный, по 16 символов на строку
Настройка посредством локального дисплея и управляющего ПО
-
Выходные сигналы
4...20 мА HART (активный/пассивный по выбору), импульсный, частотный, сигнал состояния
-
Входные сигналы
4...20 мА, входной сигнал состояния
-
Цифровая связь
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485
-
Источник питания
85...260 В перем. тока, 45...65 Гц
20...55 В перем. тока, 45...65 Гц
16...62 В пост. тока
-
Сертификаты на взрывозащиту
-
Безопасность изделия
Маркировка CE, C-tick, EAC
-
Сертификаты и нормативы по давлению
-
Гигиенические сертификаты и нормативы
Работа с кислородом (прибор имеет сертификат BS IEC 60877)
