Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry

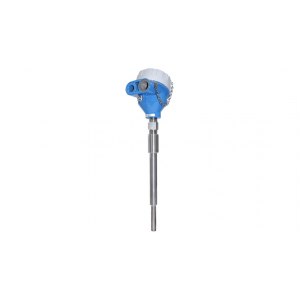

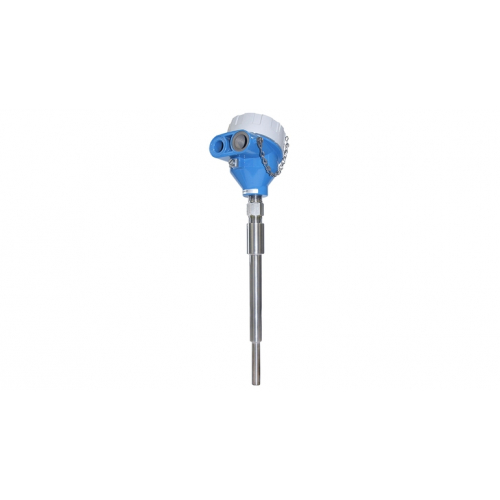

T13 Explosion proof Pt100 thermometer, US style
-
-
Характеристики / Применение
американские размеры
модульная система для измерения температуры
для тяжелого/агрессивного промышленного применения
резьбовое присоединение к процессу
с удлинителем
с термогильзой/защитной трубкой (металл)
-
Контактный разъем
TMT162 - алюминий - полевой корпус с дисплеем или без него
TMT162 - литая нержавеющая сталь - полевой корпус с дисплеем или без него
TMT142 - алюминий - полевой корпус с дисплеем или без него
Алюминий - резьбовая крышка с цепочкой - синяя E+H - группы A-G
Алюминий - резьбовая крышка с цепочкой - серая - группы B-G
316SS - резьбовая крышка с цепочкой - группы B-G
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
с изоляцией из PTFE, жесткий
-
Внешний диаметр защитной трубки
3/4'' (19,05 мм)
1'' (25,40 мм)
17/16'' (26,99 мм)
0,63'' ...1,31'' (15,88 мм ...33,40 мм)
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.7335 (13CrMo4-5; F-11)
1.7380 (10CrMo9-10; F-22)
Alloy 600 (2.4816)
Titan Gr2 (3.7035 )
Monel 400
-
-
Присоединение к процессу
внешняя резьба:
NPT1/2"
NPT3/4"
NPT1"
приварное исполнение
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT 100:
-200 °C...600 °C
(-328 °F...1112 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс A согласно ГОСТ Р МЭК 60751
класс B согласно ГОСТ Р МЭК 60751
-
Время отклика
в зависимости от конфигурации
63% rt = 20 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
SIL (только для преобразователя)
