Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry

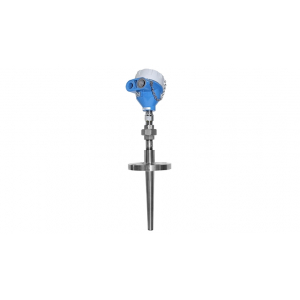

T14 Explosion proof Pt100 thermometer, US style
-
-
Характеристики / Применение
американские размеры
модульная система для измерения температуры
для тяжелого/агрессивного промышленного применения
фланцевое присоединение к процессу
удлинением
с термогильзой/защитной трубкой (металл)
-
Контактный разъем
TMT162 – алюминий – полевой корпус, с дисплеем или без него
TMT162 – литая нержавеющая сталь – полевой корпус, с дисплеем или без него
TMT142 – алюминий – полевой корпус, с дисплеем или без него
Алюминий – крышка с резьбой, с цепочкой – синий E+H – группы A-G
Алюминий – крышка с резьбой, с цепочкой – серый – группы B-G
Нержавеющая сталь 316 – крышка с резьбой, с цепочкой – группы B-G
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
с изоляцией из PTFE, жесткий
-
Внешний диаметр защитной трубки
7/8'' (22,23 мм)
17/16'' (26,99 мм)
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.7335 (13CrMo4-5; F-11)
1.7380 (10CrMo9-10; F-22)
Alloy 600 (2.4816)
Titan Gr2 (3.7035 )
Monel 400
-
-
Присоединение к процессу
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1" 900/1500 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 1,5" 900/1500 RF (B16.5)
ASME 2" 150 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
ASME 2" 900/1500 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT 100:
-200 °C...600 °C
(-328 °F...1112 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)
-
Погрешность
класс A согласно IEC 60751
класс B согласно IEC 60751
-
Время отклика
в зависимости от конфигурации
63% rt = 20 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
SIL (только для преобразователя)
