Safe monitoring of process temperatures in challenging applications e. g. in the Oil & Gas industry

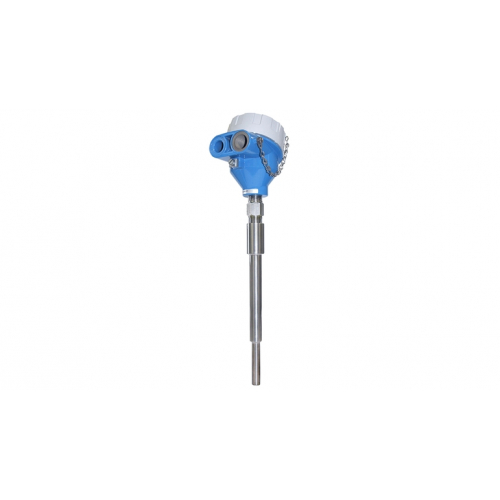

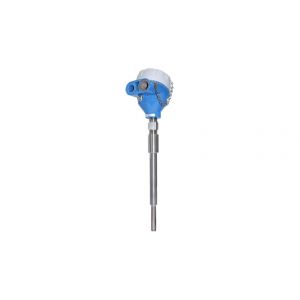

T53 Explosion proof TC thermometer, US style
-
-
Характеристики / Применение
американские размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
резьбовое присоединение к процессу
с удлинителем
с защитной гильзой/защитной трубкой (металлической)
-
Контактный разъем
TMT162 – алюминий – полевой корпус, с дисплеем или без него
TMT142 – алюминий – полевой корпус, с дисплеем или без него
Алюминий – крышка с резьбой, с цепочкой – синий E+H – группы A-G
Алюминий – крышка с резьбой, с цепочкой – серый – группы B-G
Нержавеющая сталь 316 – крышка с резьбой, с цепочкой – группы B-G
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
0,63'' ...1,31'' (15,88 мм ... 33,40 мм)
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
-
-
Присоединение к процессу
внешняя резьба:
NPT1/2"
NPT3/4"
NPT1"
приварное исполнение
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип T:
-270 °C...370 °C
(-454 °F...698 °F)
Тип J:
-210 °C...720 °C
(-346 °F...1328 °F)
Тип E:
-270 °C...820 °C
(-454 °F...1508 °F)
Тип K:
-270 °C...1150 °C
(-454 °F...2102 °F)
Тип N:
-270 °C...1150 °C
(-454 °F...2102 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс 1 согласно IEC 60584
класс 2 согласно IEC 60584
-
Время отклика
в зависимости от конфигурации
63% rt = 15,0 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
SIL (только для преобразователя)
