Надежное измерение температуры процесса в тяжелых промышленных условиях

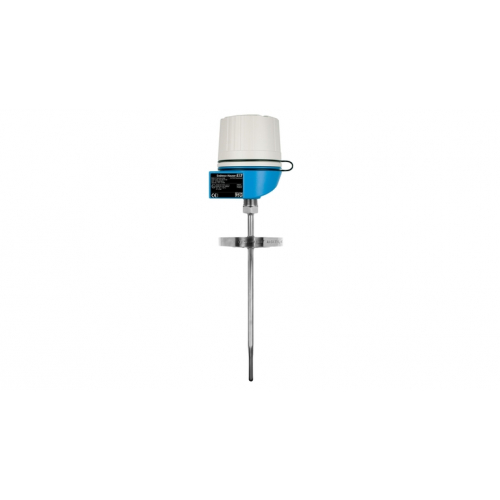

Термопара Omnigrad S TC61
-
-
Характеристики / Применение
метрические размеры
модульная система измерения температуры
для высокоинтенсивных областей применения
подходит для использования во взрывоопасных зонах
с шейкой
с защитной гильзой / защитной трубкой (металлической)
-
Контактный разъем
TA21H – алюминий – крышка с резьбой, с цепочкой
TA21H – нержавеющая сталь – крышка с резьбой, с цепочкой
TA30H – алюминий – с дисплеем или без него
TA30H – алюминий – один или два кабельных ввода NPT1/2", NPT3/4", M20x1,5
-
Термогильза / защитная трубка
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
-
Внешний диаметр защитной трубки
9,0 мм (0,35'')
11,0 мм (0,43'')
12,0 мм (0,47'')
-
Максимальная длина по запросу
до 10000,00 мм (393,70'')
-
Материал защитной трубки/термогильзы
1.4404 (316L)
1.4571 (316Ti)
Alloy 600 (2.4816)
Alloy C276 (2.4819)
-
-
Присоединение к процессу
наружная резьба:
G1/2"
G3/4"
G1"
NPT1/2"
NPT3/4"
M20x1,5
компрессионный фитинг:
G1/2"
G1"
фланец:
DN25 PN40 B1 (EN1092)
DN40 PN40 B1(EN1092)
DN50 PN40 B1 (EN1092)
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
Тип K:
-40 °C...1100 °C
(-40 °F...2012 °F)
Тип J:
-40 °C...750 °C
(-40 °F...1382 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс 1 согласно ГОСТ Р МЭК 60584
-
Время отклика
в зависимости от конфигурации
t50 = 3 с
t90 = 7 с
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
Сертификаты взрывозащиты
ATEX II
IECEx
NEPSI
EAC Ex
Взрывозащита
-
Взрывозащита
Метрология по ГОСТ
SIL (только для преобразователя)
