Best in class temperature measurement technology for general applications

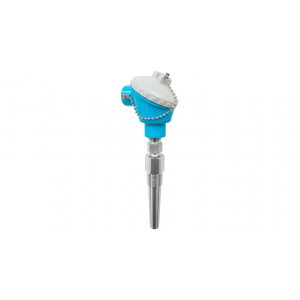

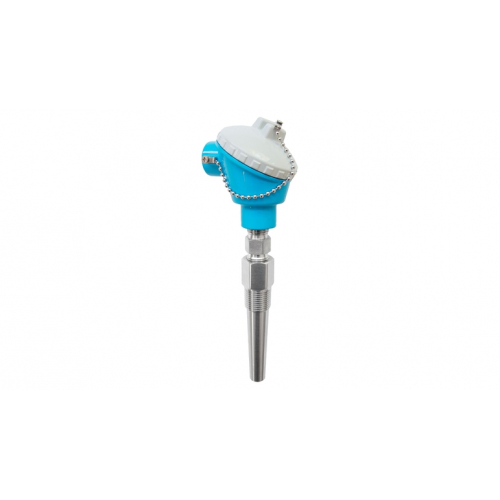

TH13 Modular RTD thermometer, US style
-
-
Характеристики / Применение
американские размеры
модульная система измерения температуры
резьбовое присоединение к процессу
присоединение к процессу как приварное исполнение
с удлинителем
с защитной гильзой/защитной трубкой (металлической)
-
Контактный разъем
TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него
TMT162 – алюминий – полевой корпус, с дисплеем или без него
TMT162 – литая нержавеющая сталь – полевой корпус, с дисплеем или без него
Алюминий – крышка с резьбой, с цепочкой – синий E+H – группы A-G
Пластмасса PP – крышка с резьбой, с цепочкой – материал из списка FDA
TMT162/T17 – 316L – гигиенический полевой корпус
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
с изоляцией из PTFE, жесткий
-
Внешний диаметр защитной трубки
3/4'' (19,05 мм)
1'' (25,40 мм)
17/16'' (26,99 мм)
15,88 мм ...33,40 мм
(0,63'' ...1,31'')
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.7335 (13CrMo4-5; F-11)
1.7380 (10CrMo9-10; F-22)
Titan Gr2 (3.7035)
Monel 400
-
-
Присоединение к процессу
внешняя резьба:
NPT1/2"
NPT3/4"
NPT1"
приварное исполнение
3/4"
1"
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT 100:
-200 °C...600 °C
(-328 °F...1112 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 100 бар (1450 psi)
-
Погрешность
класс A согласно IEC 60751
класс B согласно IEC 60751
-
Время отклика
в зависимости от конфигурации
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
SIL (только для преобразователя)
