Best in class temperature measurement technology for general applications

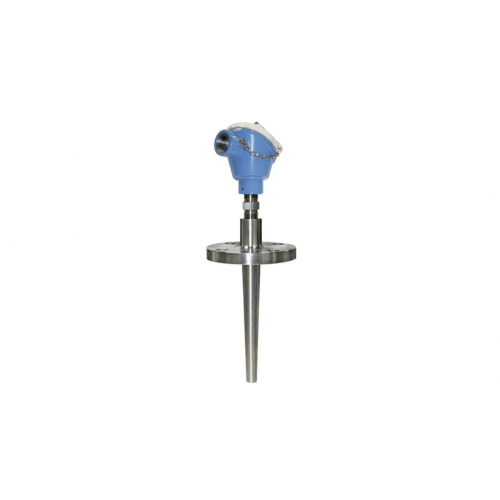

TH14 Modular RTD thermometer, US style
-
-
Характеристики / Применение
американские размеры
модульная система измерения температуры
фланцевое присоединение к процессу
с удлинителем
с защитной гильзой/защитной трубкой (металлической)
-
Контактный разъем
TA20J – нержавеющая сталь – цельнотянутый, с дисплеем или без него
TMT162 – алюминий – полевой корпус, с дисплеем или без него
TMT162 – литая нержавеющая сталь – полевой корпус, с дисплеем или без него
Алюминий – крышка с резьбой, с цепочкой – синий E+H – группы A-G
Пластмасса PP – крышка с резьбой, с цепочкой – материал из списка FDA
TMT162/T17 – 316L – гигиенический полевой корпус
-
Термогильза / защитная трубка
цельноточеная (сверление)
-
Вставка/чувствительный элемент
с минеральной изоляцией (MI), гибкий
с изоляцией из PTFE, жесткий
-
Внешний диаметр защитной трубки
3/4'' (19,05 мм)
17/16'' (26,99 мм)
22,23 мм ... 26,99 мм
(0,88'' ... 1,06'')
-
Максимальная длина по запросу
-
Материал защитной трубки/термогильзы
1.4401 (316)
1.7335 (13CrMo4-5; F-11)
1.7380 (10CrMo9-10; F-22)
Titan Gr2 (3.7035 )
Monel 400
-
-
Присоединение к процессу
фланец:
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5)
-
Форма наконечника датчика
-
Шероховатость поверхности Ra
-
Диапазон рабочих температур
PT 100:
-200 °C ... 600 °C
(-328 °F ... 1.112 °F)
-
Макс. рабочее давление (статическое)
при 20 °C: 500 бар (7252 psi)
-
Погрешность
класс A согласно IEC 60751
класс B согласно IEC 60751
-
Время отклика
в зависимости от конфигурации
-
Встраиваемый нормирующий преобразователь
да (4...20 мА; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
-
-
Взрывозащита
SIL (только для преобразователя)
