For Oil & Gas applications. Vanstone type, design with collar flange

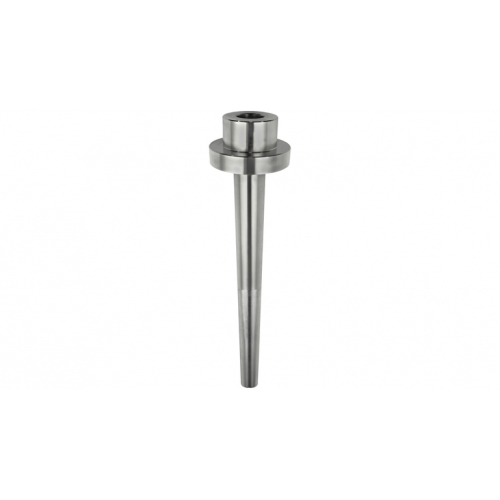

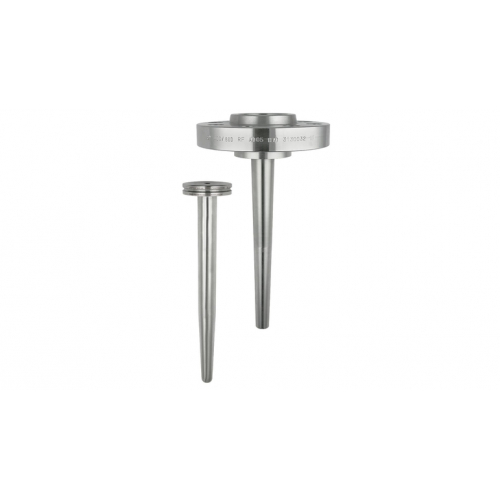

TT511 Industrial thermowell
-
-
Характеристики / Применение
метрические размеры
Тип Vanstone
с кольцевым фланцем
-
Соединительная головка
резьба:
1/2" NPT
без соединения
-
Макс. стандартная погружная длина
-
Максимальная длина по запросу
-
Присоединение к процессу
Кольцевой фланец
ASME 1 1/2" 150
ASME 1 1/2" 300
ASME 1 1/2" 400
ASME 1 1/2" 600
ASME 1 1/2" 900
ASME 1 1/2" 1500
ASME 2" 150
ASME 2" 300
ASME 2" 400
ASME 2" 600
ASME 2" 900
ASME 2" 1500
DN25 PN40
DN25 PN100
DN50 PN40
DN50 PN63
DN50 PN160
DN80 PN40
-
Внутренний диаметр защитной гильзы
30 мм (1,18")
20 мм (0,79")
-
Материал смачиваемых частей
1.4401 (316)
1.4571 (316Ti)
-
Шероховатость поверхности смачиваемых частей (Ra)
<= 1,6 мкм (63,00 мкдюйма)
<= 0,8 мкм (31,50 мкдюйма) или полировка до Ra = 6 (0,24 мкдюйма)
-
Форма наконечника датчика
-
Диапазон температуры
-200...700°C (-328...1292 °F)
-
Макс. рабочее давление (статическое)
в зависимости от присоединения к процессу, до 2500 фунтов
-
Макс. рабочее давление при температуре +400 °C
в зависимости от присоединения к процессу
