Рупорная и параболическая антенна для применения в коммерческом учете
Уровнемер микроволновый бесконтактный Micropilot FMR540
-
Принцип измерения
Радарный принцип измерения
-
Характеристики/Применение

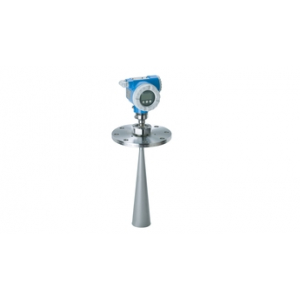

Рупорная антенна:
Высоточное измерение в ограниченных условиях монтажа.
Идеально подходит для резеруаров высотой до 20м

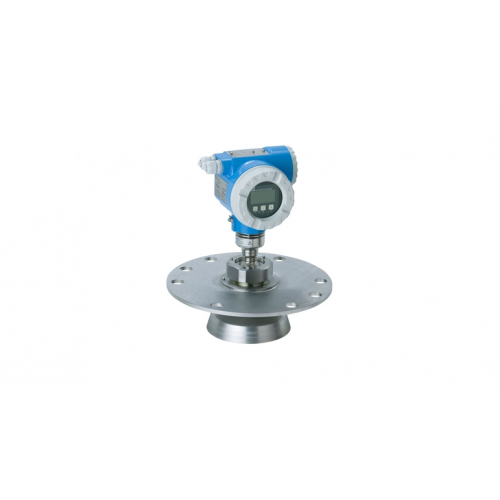

Параболическая антенна:
Высокоточное измерение при монтаже на патрубках. Идеально подходит для резеруаров высотой до 40м
-
Питание / Коммуникация
4х-проводная схема подключения (HART)
-
-
-
Температура окружающей среды
Стандарт:
-40 °C ... 80 °C
При калибровке согласно промышленным стандартам:
-25 °C ... 60 °C
-
-
Рабочее давление абс. / макс. предел избыточного давления
Рупорная: вакуум...16 бар (232 фунт/кв. дюйм)
Параболическая: вакуум...6 бар (87 фунт/кв. дюйм)
Использование UNIflange: вакуум...1 бар (14,5 фунт/кв. дюйм)
-
-
Присоединение к процессу
Рупорная антенна: DN100, DN150 Фланцы
унифланцы DN150, DN200, DN250
Параболическая антенна: Унифланы
позиционер DN200, DN250
При значениях ДП < 1.9, обратитесь в ближайший офис Endress+Hauser
-
-
Макс. значение измерения
Рупорная антенна: 30 м (98 футов )
NMi и PTB — 15 м (49 футов)
Параболическая антенна: 40 м (131 фут)
NMi = 25 м (82 фута), PTB = 30 м (98 футов)
-
-
-
Сертификаты/Нормативы
ATEX, FM, CSA, IEC Ex, NEPSI
-
-
Диапазон применения
Максимальный диапазон измерений зависит от формы резервуара и/или области применения
Интенсивное образование налипаний или
конденсата
FMR53x
Существующие успокоительные трубы с неидеальными условиями измерения
FMR532
