Стандартное исполнение, осевое (сзади) подключение
Применение
- Для газообразных и жидких сред, с низкой вязкостью, некристаллизующихся, неагрессивных к медным сплавам
- Пневматика
- Отопление, вентиляция, кондиционирование воздуха
- Медицинское оборудование
Особенности
- Надежный и экономичный
- Конструкция по EN 837-1
- Номинальный размер 40, 50, 63, 80, 100 и 160 мм
- Диапазоны до 0 ... 400 бар
Описание

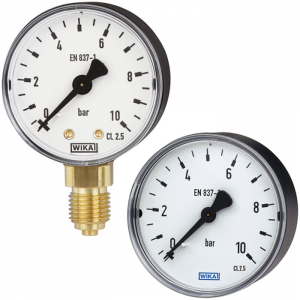

Манометры модели 111 построены на основе известной измерительной системы с трубкой Бурдона. При подаче давления отклонение трубки Бурдона, пропорциональное подаваемому давлению, преобразуется в механическое перемещение и с помощью тяги отображается на циферблате.
Модульная конструкция позволяет выбирать различные материалы корпуса, технологические присоединения, значения номинального диаметра и шкалы. Благодаря такому широкому выбору прибор может применяться в самых разных областях промышленности.
Для монтажа в панелях управления манометры, в зависимости от технологического присоединения, могут комплектоваться плоскими фланцами или треугольной рамкой и монтажным кронштейном.
Производство стандартной версии модели 111 на современных линиях оптимизировано по затратам и выполняется в объеме несколько миллионов штук в год.
