Для измерения давления и температуры
Применение
- Для отопительных систем
- Комбинированные котлы для горячей воды и отопления
Особенности
- Сочетания измерения давления и температуры
Модель 100.01: вверху давление, внизу температура, температурная шкала наклонена вниз

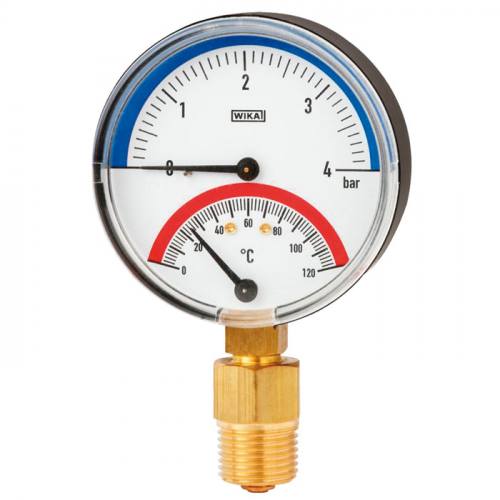

Модель 100.02: вверху давление, внизу температура
Модель 100.10 и 100.12: вверху температура, внизу давление - Диапазон шкалы 0 … 16 бар, 0 ... 150 °C
Описание
Термоманометр с биметаллической системой устанавливается непосредственно в точке измерения через шток. Наличие клапана позволяет выкрутить измерительный прибор без слива воды из системы отопления. Благодаря сочетанию манометра и биметаллического термометра измерительный прибор находит широкий спектр применений.
Номинальный размер, мм
63, 80
Класс точности
- Давление: 2,5 (EN 837-1)
- Температура: ±2,5 °C
Диапазон шкалы
- Давление: 0 ... 1 до 0 ... 16 бар
- Температура: 0 ... 100 до 0 ... 150 °C
Рабочие диапазоны
- Давление:
Постоянное: 3/4 диапазона измерений
Переменное: 2/3 диапазона измерений
Кратковременное: весь диапазон измерений - Температура: Весь диапазон измерений
Чувствительный элемент
- Давление: манометр с трубкой Бурдона, медный сплав
- Температура: биметаллическая спираль, медный сплав
