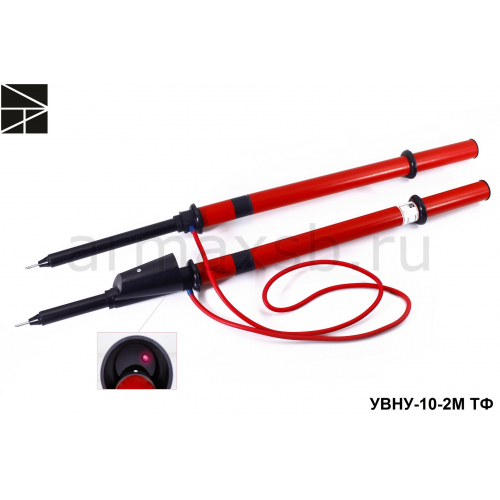

Указатель высокого напряжения для проверки совпадения фаз УВНУ-10-2М ТФ предназначен для проверки совпадения фаз кабельных и воздушных линий, а также как двухполюсный указатель для определения наличия или отсутствия напряжения, особенно в условиях наведенного напряжения, на воздушных линиях и электроустановках переменного тока напряжением 6-10кВ частотой 50 и 60Гц.
Указатель может использоваться для проверки целостности высоковольтных предохранителей, отключенного положения фаз выключателей, а также для проверки совпадения фаз на отключенном линейном разъединителе ВЛ 6-10кВ.
Указатель УВНУ-10-2М ТФ в комплекте с изолирующими штангами типа “ШО” может использоваться для проведения работ на воздушных линиях с поверхности земли без подъема на опору.
Допускается применение указателя в комплекте с другими изолирующими штангами, имеющими соответствующий адаптер(М12),прошедшими необходимые испытания и признанные годными для применения в электроустановках 6-10кВ.
Указатель УВНУ-10-2М ТФ не содержит источника питания.
2.ХАРАКТЕРИСТИКА ТОВАРА
2.1 Номинальное напряжение электроустановки 6-10кВ.
2.2 Индикация свето-звуковая импульсная.
2.3 Значения напряжения при которых осуществляeтся индикация приведены в табл. 2.1.
Таблица 2.1
| Номинальное напряжение электроустановки, кВ | Напряжение индикации, кВ |
| По схеме согласного включения фаз, не менее | По схеме встречного включения фаз, не более |
| 6 | 7,6 | 1,5 |
| 10 | 12,7 | 2,5 |
| 2.4 Габариты корпуса указателя, мм; | |
| в рабочем состоянии | Ф 72х750 |
| в транспортном виде | 500х160х70 |
| 2.5 Длина соединительного высоковольтного провода, мм, не менее | 1200 |
| 2.6 Соединение рабочих частей и высоковольтного провода | неразъемное |
| 2.7 Масса указателя напряжения, кг, не более | 1 |
| 2.8 Условия эксплуатации: | |
| Границы рабочих температур | от -40 ºС до +40 ºС |
| Относительная влажность воздуха, не выше | 98% при + 25ºС |
3.КОМПЛЕКТАЦИЯ
| 3.1 Указатель УВНУ-10-2М ТФ | -1шт. |
| 3.2 Чехол | -1шт. |
| 3.3 Паспорт оборудования по эксплуатации | -1экз. |
