Расходомер для гигиенических применений со сверхкомпактным преобразователем

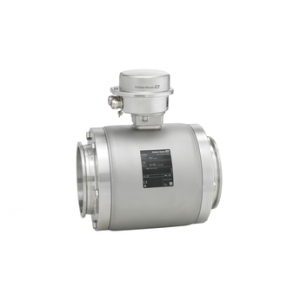

Proline Promag H 100 Электромагнитный расходомер
-
Принцип измерения
Электромагнитные расходомеры
-
Заголовок для изделия
Специальное решение со сверхкомпактным преобразователем для гигиенических областей применения. Многопараметрическое
измерение: расход, температура, проводимость. Предназначен для областей применения с повышенными требованиями
в пищевой (производство продуктов питания и напитков) и биологической промышленности.
-
Функции датчика
Концепция гибкой установки – большой выбор гигиенических присоединений к процессу. Энергосберегающее измерение расхода – отсутствует потеря давления благодаря сужению поперечного сечения. Нет подвижных частей, техническое обслуживание не требуется. Встроенные средства измерения температуры. Корпус сенсора в исполнении из нержавеющей стали (3A, EHEDG).
-
Особенности преобразователя
Компактный преобразователь – полная функциональность при незначительных габаритах. Удобное и быстрое локальное
управление без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная
верификация – технология Heartbeat. Прочный сверхкомпактный корпус преобразователя. Высокая степень защиты: IP69.
-
Диапазон номинальных диаметров
-
Смачиваемые материалы
Футеровка: PFA
Электроды: 1.4435 (316L); сплав Alloy C22, 2.4602 (UNS N06022); тантал; платина
-
Измеряемые параметры
Объемный расход, температура, электропроводность, массовый расход, скорректированный объемный расход, скорректированная электропроводность
-
Макс. погрешность измерения
Объемный расход (стандартный вариант): ±0,5 % ИЗМ ± 1 мм/с (0,04 дюйм/с)
Объемный расход (опция) ±0,2 % ИЗМ ± 2 мм/с (0,08 дюйм/с)
-
Диапазон измерения
0,06 дм?/мин... 600 м?/ч (0,015 ... 2650 гал/мин)
-
-
Диапазон температур продукта
–20...+150 °C (–4...+302 °F)
-
Диапазон окружающей температуры
-40....+60 °C (-40 ... +140 °F)
-
Материал корпуса сенсора
1.4301 (304), коррозионно-устойчивый
-
Материал корпуса преобразователя
Компактное исполнение: AlSi10Mg, с покрытием
Компактное/сверхкомпактное исполнение: 1.4301 (304)
-
Степень защиты
Стандартное исполнение: IP66/67, защитная оболочка типа 4X
Опция: IP69
-
Дисплей/Настройка
4-строчный дисплей с задней подсветкой (без локального управления
Конфигурирование через веб-браузер и управляющее ПО
-
Выходные сигналы
4...20 мА HART (активный)
Импульсный/частотный/релейный выход (пассивный)
-
-
Цифровая связь
HART, PROFIBUS DP, Modbus RS485, EtherNet/IP, PROFINET IO
-
-
Сертификаты на взрывозащиту
ATEX, IECEx, cCSAus, INMETRO, EAC
-
-
Метрологические нормативы и сертификаты
Произведена калибровка на сертифицированном калибровочном оборудовании (соответствует ISO/IEC 17025)
Heartbeat Verification: Функция Heartbeat Technology соответствует требованиям к прослеживаемой верификации согласно ISO 9001:2008 – Раздел 7.6 a (Аттестация TUV)
-
Сертификаты и нормативы по давлению
-
Сертификаты на материалы
Сертификат на материал 3.1
-
Гигиенические сертификаты и нормативы
3-A, футеровка и уплотнения в соответствии с FDA
