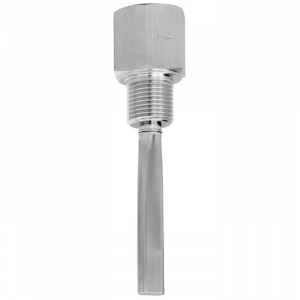

Наружняя резьба, накидная резьбовая втулка, накидная гайка
Применение
- Для текущих, гетерогенных сред
- Для высоких давлений, до 1600 бар
Особенности
- Компактный размер
- Овальный капсульный датчик с внутренними усилениями
- Погружается напрямую в среду
Описание
Присоединение к процессу
Нержавеющая сталь 1.4571
Модель 970.10: G ? B наружная резьба
Модель 970.11: G ? B гайка с наружной резьбой
Модель 970.12: G ? накидная гайка с внутренней резьбой
Номинальное давление
PN 600
Диапазон измерения
0 ... 10 до 0 ... 600 бар
Капсульный датчик
Нержавеющая сталь 1.4571, приварена к корпусу
Размер: 75 x 13 x 6 мм
Присоединение измерительного прибора
Нержавеющая сталь 1.4571, G ? внутренняя по EN 837-1
Опции
Присоединение к процессу
- Модель 970.10: G ? B, M20 x 1,5 наружняя резьба
- Model 970.11: G ? B, M20 x 1,5 наружняя резьба
- Модель 970.12: G ?, G 1 внутренняя резьба
Капсульный датчик
- Размер: 100 x 18 x 7 мм
(минимально требуемая ? для присоединения к процессу)
Присоединение прибора
- Капилляр (приваренный к корпусу) и переходник манометра G ? внутренняя, чтобы соответствовать облицовочной поверхности монтажного кронштейна из нержавеющей стали
- Охлаждающий элемент (для прямого соединения к манометру с температурой жидкости > 100 °C)
